โหมดหรี่แสง	การหรี่แสงแบบ PWM 0-10V/การหรี่แสงแบบ Traic	กระแสไฟขาออก	12.5เอ
ประเภทเอาท์พุต	เดี่ยว	แรงดันไฟขาออก	12โวลต์
ความถี่เอาต์พุต	50/60เฮิรตซ์	แรงดันไฟฟ้าขาเข้า	170-264 โวลต์
กำลังขับ	150วัตต์	การรับประกัน	3 ปี
ขนาด	251.5*46.5*30มม.	วัสดุ	อลูมิเนียม
ระดับ IP	IP20 สำหรับภายในอาคาร	โออีเอ็ม	ใช่
การป้องกัน	โหลดเกิน, แรงดันไฟเกิน, กระแสเกิน, ไฟฟ้าลัดวงจร	พิมพ์	แรงดันไฟคงที่
ไฮไลท์	ไดร์เวอร์ LED หรี่แสงได้ 150W, ไดร์เวอร์ LED PWM 150W, แหล่งจ่ายไฟ LED 10V

ข้อมูลจำเพาะผลิตภัณฑ์

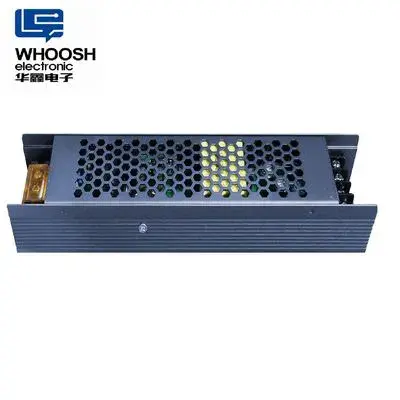

แหล่งจ่ายไฟ LED หรี่แสง 0-10V PWM 150W สำหรับแถบ LED หลากสีและไฟ LED

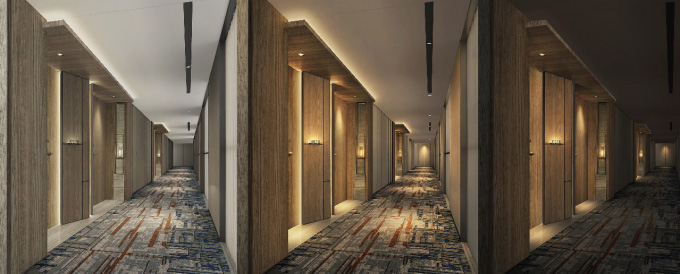

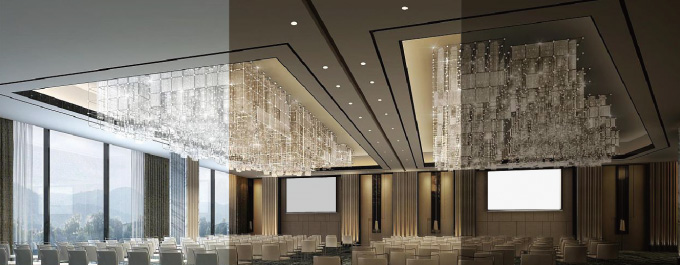

1) การใช้งาน

2) คุณสมบัติผลิตภัณฑ์

เอาท์พุตเดี่ยว แรงดันเอาท์พุต

หรี่แสง 0-10V PWM

ประสิทธิภาพสูงถึง 86%

เอฟเฟกต์หรี่แสงได้นุ่มนวล ไม่มีการกระพริบ

การป้องกัน: ไฟฟ้าลัดวงจร, โหลดเกิน, แรงดันไฟเกิน

3) ลักษณะผลผลิต

1. กำลังขับ

แรงดันไฟฟ้า	โหลดขั้นต่ำ	โหลดที่กำหนด	พีค@10mS	กำลังขับที่กำหนด
กระแสตรง 0-12V	0เอ	12.5เอ	180วัตต์	150วัตต์

2. การควบคุมเส้น

แรงดันไฟฟ้า	โหลดขั้นต่ำ	โหลดที่กำหนด	ระเบียบการเส้น	การควบคุมโหลด
กระแสตรง 0-12V	0เอ	12.5เอ	±3%	±5%

3. ระลอกคลื่นและสัญญาณรบกวน

ภายใต้แรงดันไฟฟ้าที่กำหนดและโหลดที่กำหนด ระลอกคลื่นและสัญญาณรบกวนจะเป็นดังต่อไปนี้เมื่อวัดด้วยแบนด์วิดท์สูงสุด 20MHz และขนาน 47uF/0.1uF โดยเชื่อมต่อแบบไขว้ที่จุดทดสอบ

แรงดันไฟฟ้า	ระลอกคลื่นและสัญญาณรบกวน (สูงสุด)
กระแสตรง 12 โวลต์	200mV ต่อหน่วย

4. เวลาหน่วงเวลาเปิด: 2 วินาที สูงสุดที่ 220Vac อินพุตและเอาต์พุตโหลดสูงสุด

5. เวลาเพิ่มขึ้น: 400 mS สูงสุดที่อินพุตและเอาต์พุต 220Vac โหลดสูงสุด

6. ประสิทธิภาพ: ขั้นต่ำ 86%, แรงดันไฟฟ้าอินพุต At220Vac และประสิทธิภาพการคำนวณโหลดเต็มรูปแบบ

7. โอเวอร์ชูต: 5% สูงสุด เมื่อจ่ายไฟขณะเปิดหรือปิดเครื่อง

4) ฟังก์ชั่นการป้องกัน

1. การป้องกันไฟฟ้าลัดวงจร: กู้คืนอัตโนมัติเมื่อข้อผิดพลาดไฟฟ้าลัดวงจรถูกแก้ไข

2. การป้องกันแรงดันไฟเกิน: โหมดสะอึก

3. การป้องกันโหลดเกิน: กู้คืนอัตโนมัติเมื่อข้อผิดพลาดเกี่ยวกับกระแสไฟเกินถูกแก้ไข

5) ทดสอบ

การทดสอบการตก การทดสอบการพ่นเกลือ การทดสอบไฟกระชาก การทดสอบการเสื่อมสภาพ การทดสอบฟ้าผ่า การทดสอบการเปลี่ยนแปลงอุณหภูมิ ฯลฯ

6) ข้อกำหนดด้านความปลอดภัย

1. มาตรฐานความปลอดภัย: ความปลอดภัย: ออกแบบตามมาตรฐาน IEC60950

2. ความแข็งแรงของไดอิเล็กตริก ไฮพอต:
ปฐมภูมิถึงทุติยภูมิ: 1200Vac/10mA/60S สำหรับการทดสอบประเภท
หลักต่อเคส: 1200Vac/10mA/60S สำหรับการทดสอบประเภท
รองจากเคส: 300Vac/10mA/60S สำหรับการทดสอบประเภท

3. ความต้านทานการใช้งาน: ปฐมภูมิถึงทุติยภูมิ: ขั้นต่ำ 10MΩ ที่ 500V DC

7) ข้อกำหนดเกี่ยวกับ EMI

ออกแบบตามมาตรฐานต่อไปนี้:

1. กฎ FCC คลาส B

2. กฎระเบียบ EN55022 คลาส B

3.GB9254-1998,GB17625.1-2003. กฎหมาย

8) โออีเอ็ม

ปรับแต่งฉลากและกล่องด้านใน

9) ข้อควรระวัง

1ผลิตภัณฑ์นี้ควรได้รับการติดตั้งโดยบุคลากรที่มีคุณสมบัติ

2. ผลิตภัณฑ์นี้ไม่กันน้ำ หลีกเลี่ยงแสงแดดและฝน ในกรณีที่ใช้งานกลางแจ้ง โปรดแน่ใจว่าติดตั้งไว้ในกล่องกันน้ำ

3. สภาพการระบายความร้อนที่ดีช่วยยืดอายุการใช้งานของผลิตภัณฑ์ โปรดติดตั้งผลิตภัณฑ์ในสภาพแวดล้อมที่มีการระบายอากาศที่ดี

4. โปรดตรวจสอบให้แน่ใจว่าแรงดันไฟขาออกและกระแสไฟฟ้าของแหล่งจ่ายไฟ LED ถูกใช้เพื่อตอบสนองข้อกำหนดของผลิตภัณฑ์

5. โปรดตรวจสอบให้แน่ใจว่าใช้สายเคเบิลที่มีขนาดเหมาะสมจากตัวควบคุมไปยังไฟ LED เพื่อส่งกระแสไฟ โปรดตรวจสอบให้แน่ใจว่าสายเคเบิลได้รับการยึดอย่างแน่นหนาในขั้วต่อด้วย

6. เนื่องด้วยข้อกังวลด้านความปลอดภัย ขอแนะนำให้ใช้สาย PVC หรือยางขนาด 0.75-1.5 มม.² สำหรับขั้วต่ออินพุตและเอาต์พุต (ยกเว้นขั้วต่อสัญญาณ) สายไฟแบบแบนไม่เหมาะสม ตรวจสอบให้แน่ใจว่าสายไฟทั้งหมด
ตรวจสอบการเชื่อมต่อและขั้วให้ถูกต้องก่อนจ่ายไฟเพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับไฟ LED

7.ในกรณีที่เกิดความผิดปกติ อย่าซ่อมแซมด้วยตนเอง
